Описание и общие размеры чертежа
SDB (F) цепной конвейер используется для транспортировки различных порошковых или блочных материалов горизонтально или под углом ≤60°, используя специальные цепи, а его компоненты загрузки и тяговые компоненты разделены, они имеют простую конструкцию, низкий расход, плавную работу, бесшумность и т. д., он широко используется в цементной и электростанции, у него есть тип открытия и тип закрытия на ваш выбор, SDB означает тип открытия, SDBF означает тип закрытия.
Конвейер цепной с бункером SDB(F)
описание1
Застежка-молния
1/5 мужских спортивных свитеров с застежкой на молнии. Растяжимая, легкая, быстросохнущая
ткань для превосходной производительности.
СТАНДАРТНЫЙ КРОЙ - размеры стандарта США. Атлетический крой, который сидит близко к
телу
для широкого диапазона движения, разработанный для оптимальной производительности и комфорта на весь
день.
ОСОБЕННОСТИ - Застежка на четверть молнии; Дырки для больших пальцев на длинных рукавах, чтобы удерживать их
на месте во время тренировки
Особенности
SDB(F) Ковшовый конвейер для высокотемпературного цементного клинкера или шлака из электростанции
Основные параметры
|
Модель |
SDB ( F ) 400 |
SDB ( F) 500 |
SDB ( F ) 630 |
|
ширина ковша (мм) |
400 |
500 |
630 |
|
емкость (м3/ч) |
16-56 |
22-72 |
32-106 |
|
Максимальная высота подъема (м) |
30 |
30 |
30 |
|
скорость (м/с) |
0,15-0,3 |
0,15-0,3 |
0,15-0,3 |

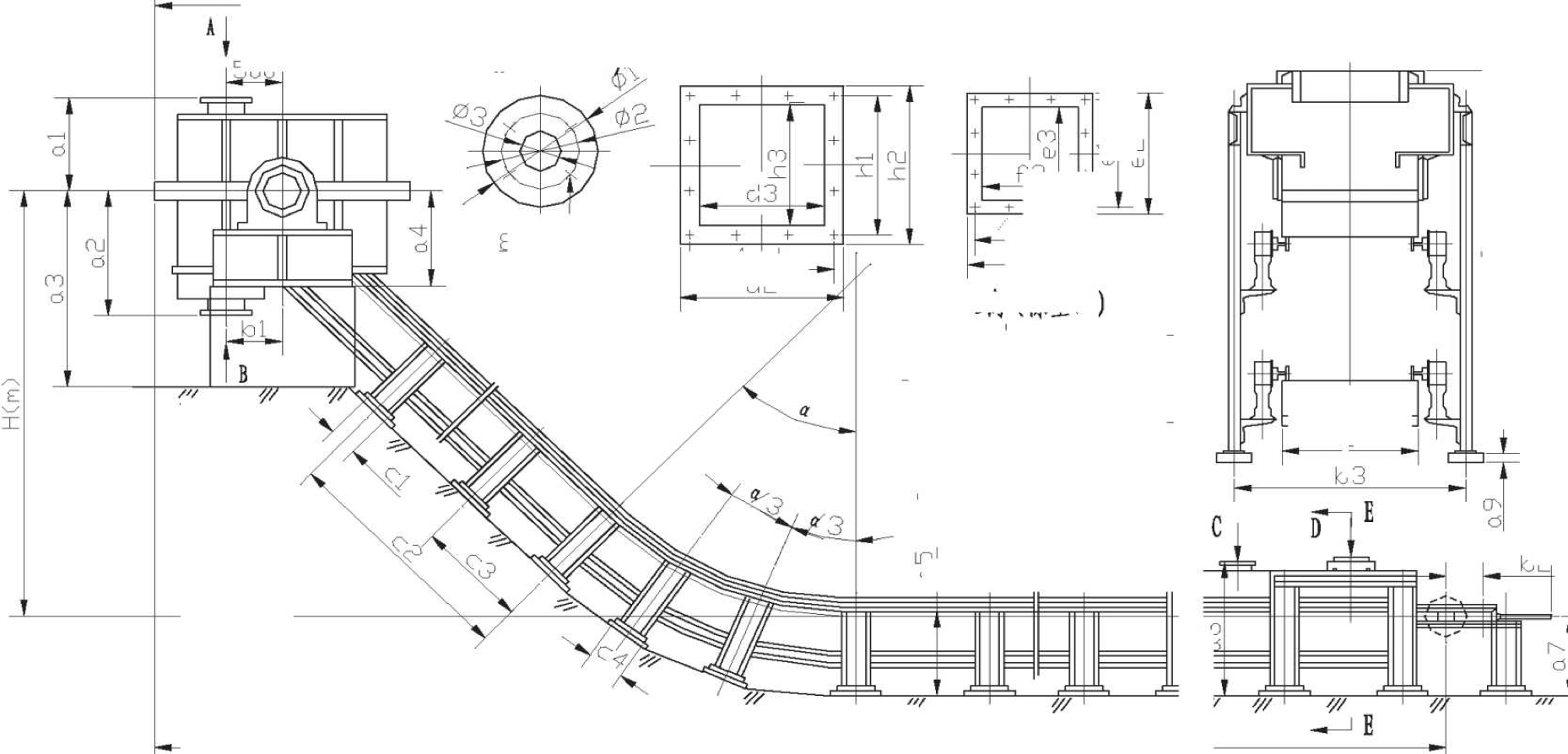

Основные размеры
|
Модель |
A1 |
a2 |
a3 |
a4 |
a5 |
a6 |
a7 |
a8 |
a9 |
b1 |
b2 |
b3 |
c1 |
c2 |
c3 |
c4 |
d1 |
d2 |
d3 |
|
SDB(F)400 |
900 |
1000 |
2000 |
750 |
870 |
1750 |
750 |
1786 |
50 |
500 |
550 |
750 |
250 |
n.c3 |
2000 |
250 |
135 |
450 |
350 |
|
SDB(F)500 |
900 |
1000 |
2000 |
750 |
870 |
1750 |
750 |
1786 |
50 |
500 |
550 |
850 |
250 |
n.c3 |
2000 |
250 |
150 |
500 |
400 |
|
Модель |
h1 |
h2 |
h3 |
e1 |
e2 |
e3 |
f1 |
f2 |
f3 |
g1 |
g2 |
j1 |
j2 |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
|
SDB(F)400 |
135 |
450 |
350 |
120 |
400 |
300 |
120 |
400 |
300 |
320 |
400 |
1000 |
1100 |
400 |
350 |
300 |
14 |
|
SDB(F)500 |
150 |
500 |
400 |
120 |
400 |
300 |
120 |
400 |
300 |
400 |
500 |
1000 |
1100 |
400 |
350 |
300 |
14 |
|
SDB(F)630 |
145 |
630 |
530 |
150 |
500 |
400 |
150 |
500 |
400 |
530 |
630 |
1000 |
1100 |
400 |
350 |
300 |
14 |
