Шнековый конвейер LS / Спиральный конвейер / Винтовой конвейер / Шнековый конвейер

описание1

Застежка-молния 1/5 мужских спортивных свитеров с застежкой на молнии. Растяжимая, легкая, быстросохнущая ткань для превосходной производительности. СТАНДАРТНЫЙ КРОЙ - размеры стандарта США. Атлетический крой, который сидит близко к телу для широкого диапазона движения, разработанный для оптимальной производительности и комфорта на весь день. ОСОБЕННОСТИ - Застежка на четверть молнии; Дырки для больших пальцев на длинных рукавах, чтобы удерживать их на месте во время тренировки

Особенности

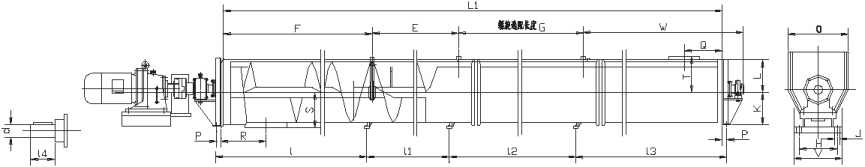

Описание и общие размеры чертежа

Шнековый конвейер LS разработан в соответствии со стандартом ISO1050. Его подвесной подшипник имеет структуру с катящимися и скользящими элементами с уплотнительным устройством, а также устройство для очистки в порте выгрузки. Вход и выход настраиваются гибко, при этом шнековый конвейер работает бесшумно, обладает высокой адаптивностью и легкостью в эксплуатации и обслуживании. Уплотнительные детали изготовлены из нейлона и ПТЭФ-смол, которые обладают малым сопротивлением, хорошей герметичностью и износостойкостью.

Диаметр шнекового конвейера LS составляет 100-1250 мм, есть 11 моделей, длина составляет от 4 до 70 метров, каждые 0,5 метра - это класс, привод - это циклоидальный редуктор с шестернями XWD, он имеет одинарную систему привода (C1) и двойную систему привода (C2). Мы рассматриваем способ C1, если длина менее 35 метров.

Шнековой конвейер используется во многих отраслях, таких как строительные материалы, химическая промышленность, уголь, зерно и масло, корма. Он подходит для горизонтальной или наклонной транспортировки порошкообразных, зернистых и мелких блочных материалов, таких как зерно, динас, уголь, мука, цемент, химические удобрения и т. д. Он не может транспортировать материал, который легко подвергается метаморфизму, липкости, склеиванию; Использование
температура окружающей среды -20 ~ 50°C, температура перекачиваемого материала s200°℃.

Приложение

Обработка пищевых продуктов
Фармацевтика
Порошок и энергия
Нефтехимия
Химические вещества
Горнодобывающая и минеральная промышленность
Переработка кормов
Пластик

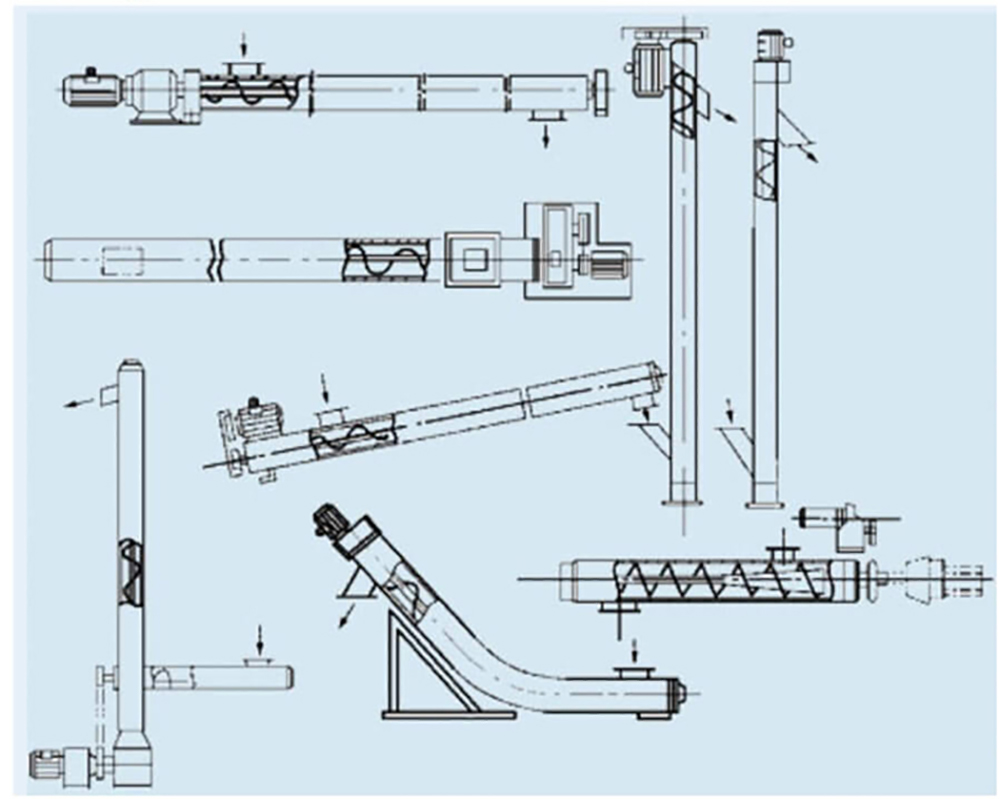

Рисование

Отображение продукта

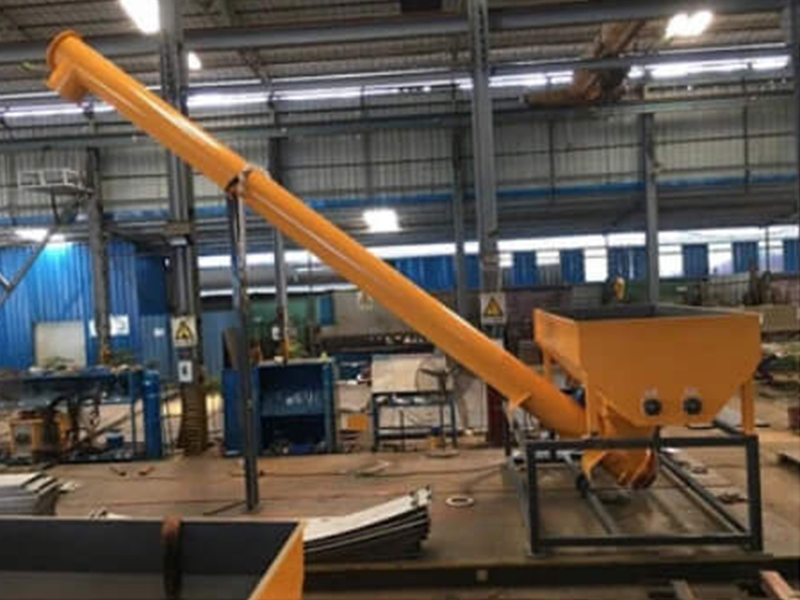

Наклонный шнековый конвейер
Наклонный шнековый конвейер

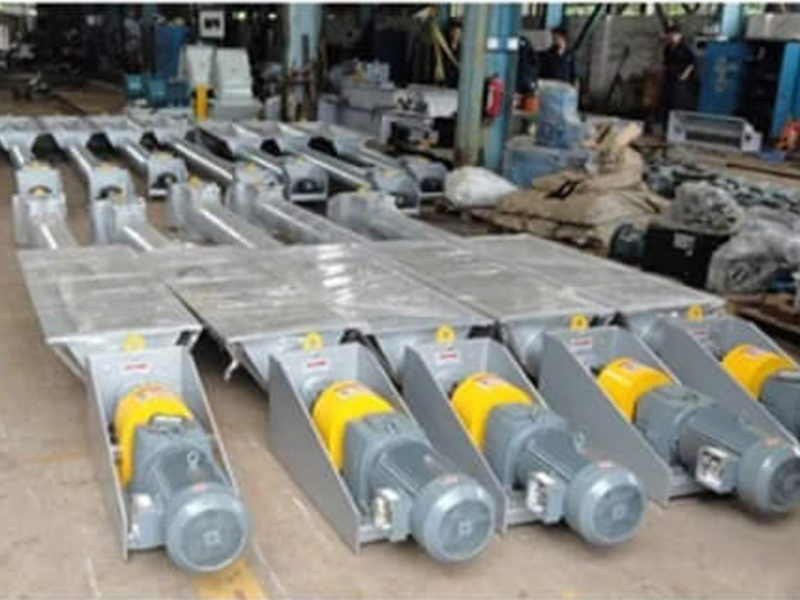

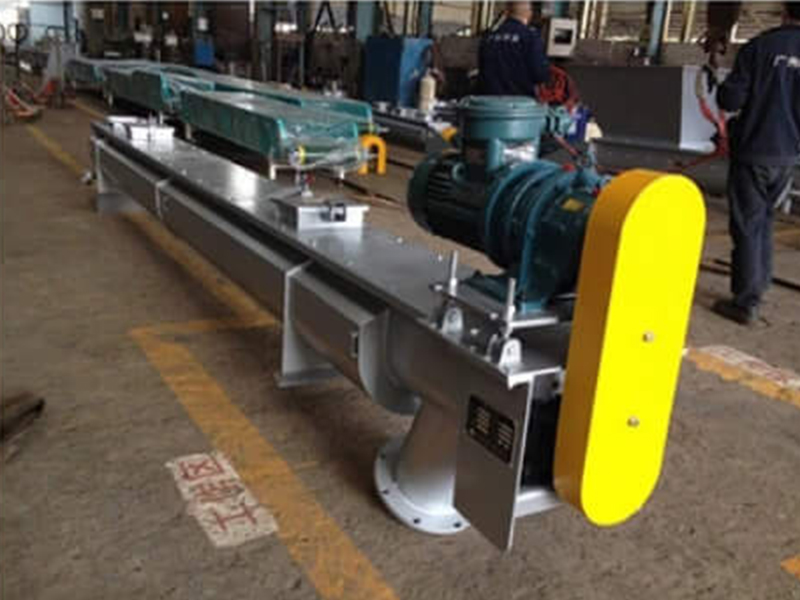

Шнековый конвейер LS
Охлаждающий шнековый конвейер

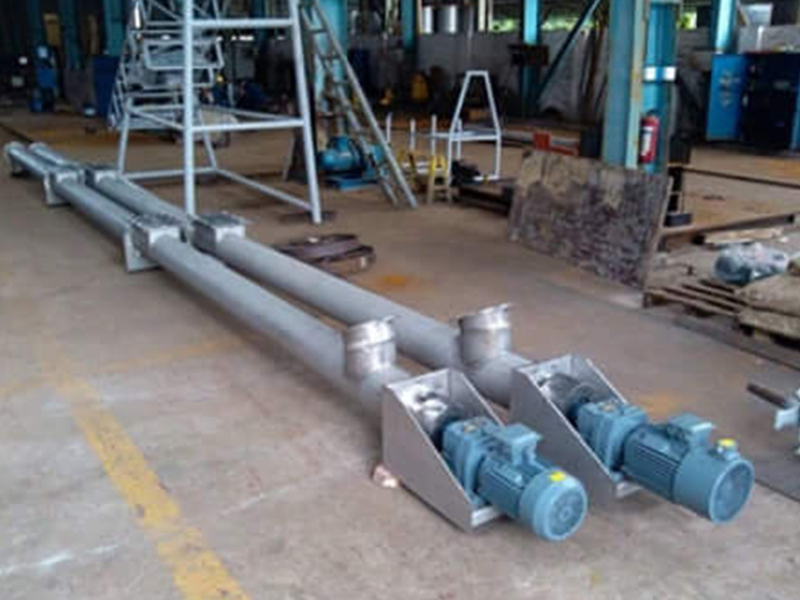

Трубчатый шнековый конвейер
Трубчатый шнековый конвейер
Шнековый транспортер из нержавеющей стали
Безвальцовый шнековый транспортер
Двухшнековый транспортер
Шнековый транспортер SSC

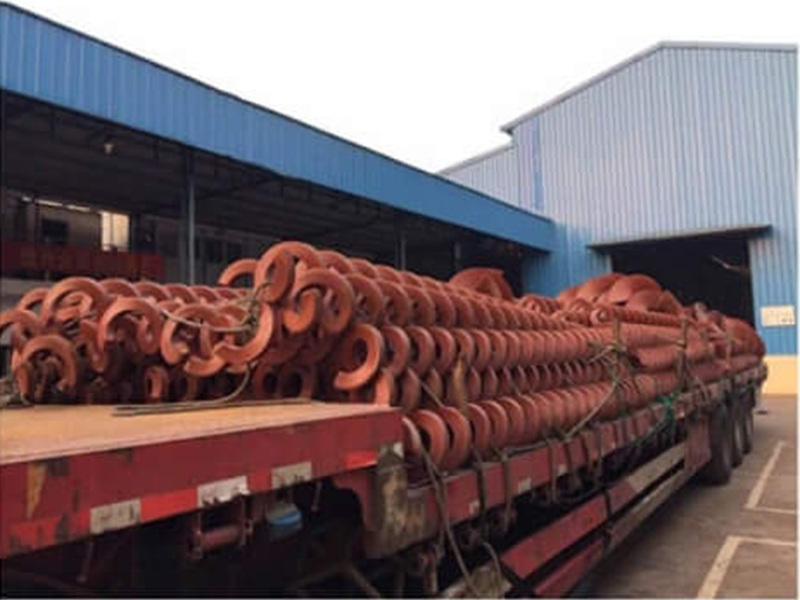

Шнековый винт
Лопасть безвальцового шнека

Основные параметры

Модель	LS100	LS160	LS200	LS250	LS315	LS400	LS500	LS630	LS800	LS1000	LS1250
диаметрвинта（мм）	100	160	200	250	315	400	500	630	800	1000	1250
шаг винта (мм)	100	160	200	250	315	355	400	450	500	560	630
скорость (об/мин)	140	112	100	90	71	71	63	50	40	32	25
емкость (м³/ч)	2.2	7	13	22	49	62	98	140	200	280	380
скорость (об/мин)	112	90	80	71	56	56	50	50	32	25	20
емкость (м³/ч)	1.7	6	10	18	39	49	78	112	160	220	306
скорость (об/мин)	90	71	63	56	45	45	40	32	25	20	16
емкость (м³/ч)	1.4	5	8	14	29	39	62	90	126	176	245

Основные размеры

Модель	F	E	W	L	L1	L2	длина винта G			размер ноги L2			Q	Y
LS100	2500	2500	2500	2480	2500	2640	1500	2000	2500	1500	2000	2500	180	180
LS160	2500	2500	2500	24B0	2500	2640	1500	2000	2500	1500	2000	2500	220	180
LS200	2500	2500	2500	2480	2500	2640	1500	2000	2500	1500	2000	2500	225	180
LS250	3000	3000	3000	2980	3000	3140	1500	2000	2500	1500	2000	2500	250	200
LS315	3000	3000	3000	2980	3000	3140	1500	2000	2500	1500	2000	2500	330	220
LS400	3000	3000	3000	2980	3000	3140	1500	2000	2500	1500	2000	2500	350	227
LS500	3000	3000	3000	3000	3000	3160	2000	2500	3500	2000	2500	3500	400	250
LS630	3000	3000	3000	3000	3000	3160	2000	2500	3500	2000	2500	3500	450	300
LS800	3000	3000	3000	3000	3000	3160	2000	2500	3500	2000	2500	3500	550	340
LS1000	3000	3000	3000	3000	3000	3160	2000	2500	3500	2000	2500	3500	650	360
LS1250	3000	3000	3000	3000	3000	3160	2000	2500	3500	2000	2500	3500	800	380

Модель	L	К	Р	С	E	0	Х	В	Й	E	П	Т	Д	I4
LS100	63	112	180	112	40	178	120	160	14	208	60	163	30	58
LS160	90	150	200	150	50	266	120	160	14	240	60	190	35	58
LS200	112	180	225	180	60	320	160	200	14	280	60	212	40	82
LS250	140	224	250	224	70	370	200	250	16	285	60	240	50	82
LS315	180	280	390	250	80	443	300	350	20	320	60	340	60	105
LS400	224	355	390	280	90	533	320	400	24	395	60	384	80	130
LS500	280	400	400	340	105	653	400	500	24	397.5	80	440	90	130
LS630	355	500	450	420	120	790	500	630	24	445	80	555	100	165
LS800	450	630	550	520	135	970	630	800	30	457.5	80	650	120	165
LS1000	560	710	650	630	150	1190	710	1000	30	435	80	760	140	200
LS1250	710	800	800	760	170	1440	800	1250	30	465	80	910	140	200
