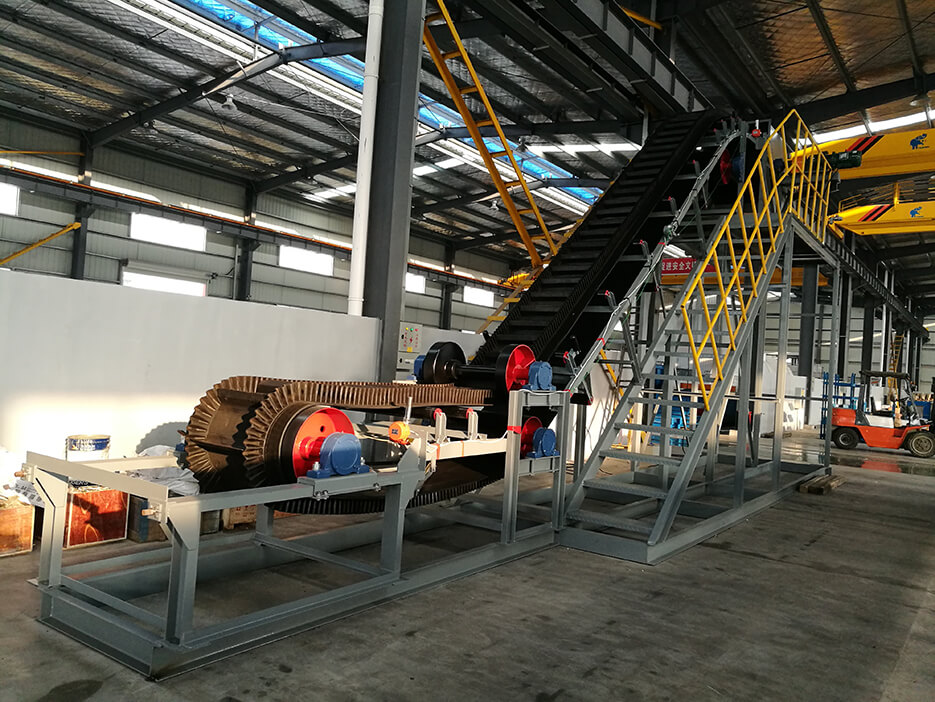

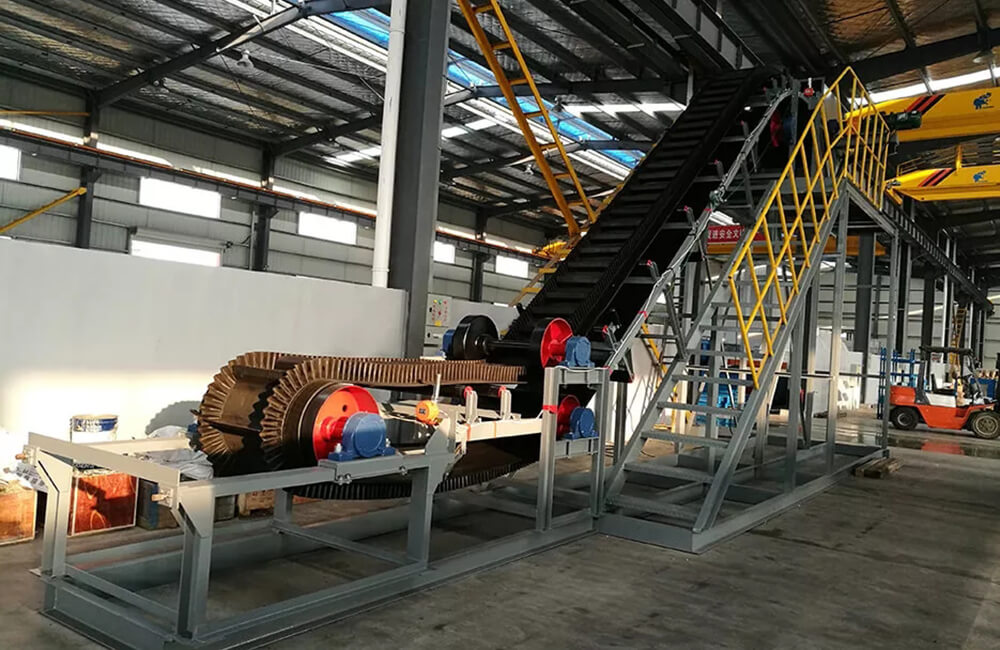

Ленточный конвейер DJ с волнистой стенкой
Ленточный конвейер с волнистой стеной и диафрагмой имеет волнистый край и диафрагму, особенно подходит для работы под большим углом. Он широко используется в угольной, химической промышленности, энергетике, строительных материалах, металлургии, легкой промышленности, зерне, порту и т.д. Все виды сыпучих материалов с объемной плотностью от 0,5 до 2,5 т/м3 при рабочей температуре от -15 °C до +40 °C, максимальная пропускная способность составляет 250 м³/ч, а максимальный размер частицы - 400 мм. Угол наклона машины составляет от 0° до 90 °. Для материалов с особыми требованиями, таких как высокая температура, материалы с кислотой, маслом или органическим растворителем, мы рассматриваем специальный конвейерный ремень с мерами безопасности.
Ленточный конвейер DJ с волнистой стенкой
- A. электрический ролик (с задним тормозом);
- B. мотор серии Y + клиновый ремень + редуктор, (с задним тормозом) + приводной барабан;
- C. мотор + муфта + редуктор + приводной барабан с задним тормозом
- D. другие типы привода

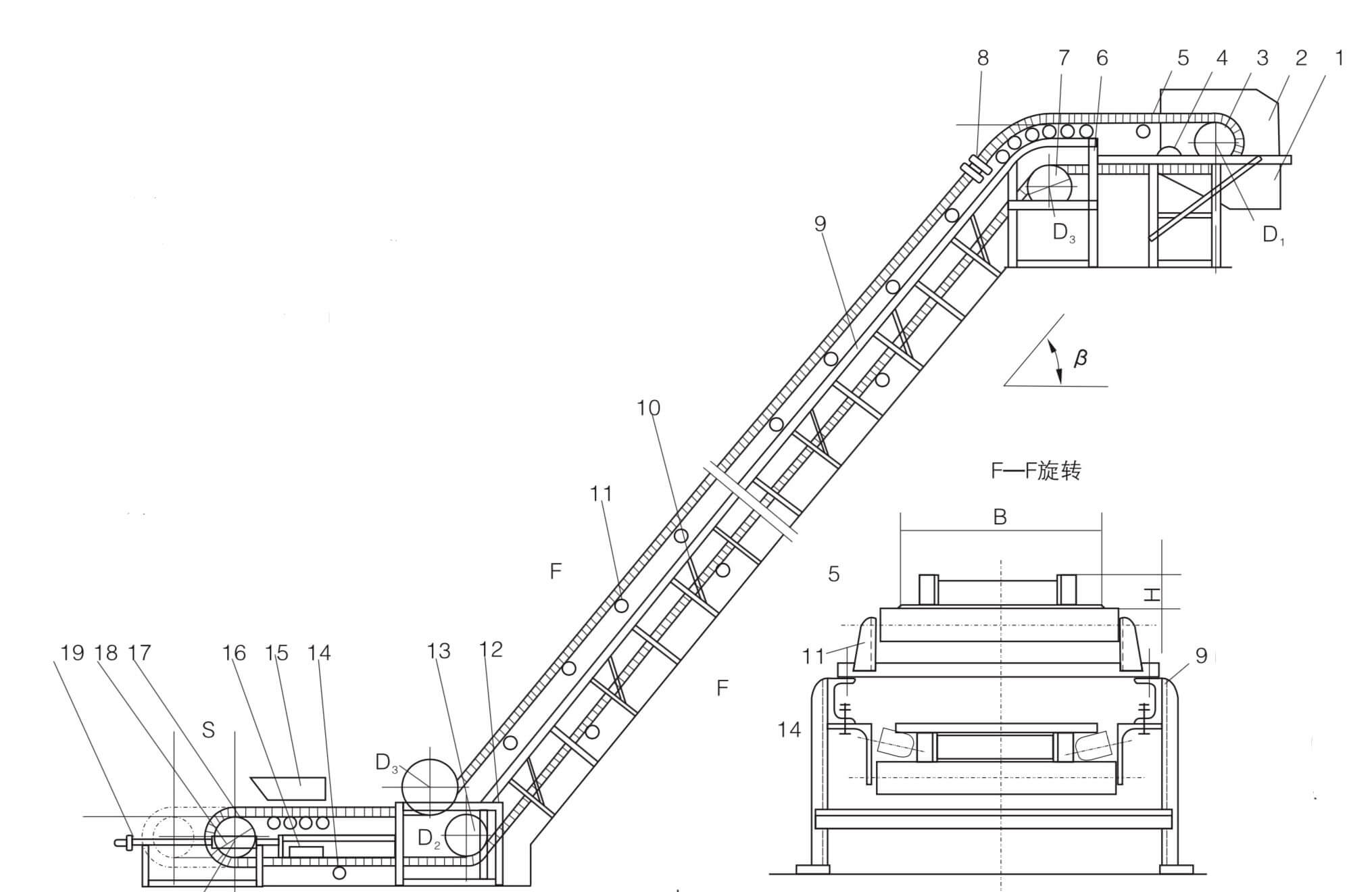

- 1. Ведущий бункер
- 2. Головной щиток
- 3. Приводной ролик
- 4. Кран-метла
- 5. Кромка кромки
- 6. Стеллаж выпуклого сечения
- 7. Прессующая шкив
- 8. Блокировка катания
- 9. Средняя рама
- 10. Ножка средней рамы
- 11. Верхний ролик
- 12. Рама секции вогнутого экрана
- 13. Отклоняющийся ролик
- 14. Нижний опорный ролик
- 15. Слот для кормления
- 16. Очиститель пустого отсека
- 17. Хвостовой ролик
- 18. Устройство натяжения
- 19. Хвостовик
C Коробчатый наклонный конвейер с боковой стенкой для большого угла основных технических параметров er s
|
Угол наклона |
Высота боковой стенки (мм) |
80 |
100 |
120 |
160 |
200 |
240 |
300 |
400 |
|
30° |
Вместимость |
75-150 |
115-236 |
165-340 |
293-439 |
302-506 |
435-650 |
652-866 |
1015-1157 |
|
35° |
73-166 |
92-235 |
158-307 |
251-376 |
259-470 |
373-614 |
580-830 |
940-1110 |
|
|
40° |
67-144 |
106-216 |
136-288 |
218-346 |
340-432 |
323-575 |
505-700 |
803-1070 |
|
|
45° |
46-126 |
89-196 |
118-267 |
188-365 |
299-457 |
283-535 |
444-646 |
783-1006 |
|
|
50° |
45-111 |
71-173 |
93-245 |
175-336 |
271-420 |
377-564 |
311-585 |
691-982 |
|
|
55° |
65-98 |
77-153 |
120-221 |
158-305 |
251-380 |
335-570 |
343-520 |
610-880 |
|
|
60° |
71-109 |
88-136 |
128-246 |
172-339 |
258-426 |
248-614 |
383-581 |
681-1032 |
|
|
65° |
71-98 |
88-154 |
128-223 |
172-307 |
234-386 |
248-558 |
348-526 |
618-936 |
|
|
70° |
58-89 |
72-140 |
105-201 |
189-279 |
227~350 |
308-502 |
321-630 |
560-849 |
|
|
75° |
52-80 |
79-126 |
96-182 |
132-250 |
199-314 |
107-454 |
289-505 |
503-762 |
|
|
80° |
46-72 |
71-117 |
84-163 |
145-225 |
171-282 |
246-407 |
255-507 |
311-621 |
|
|
85° |
40-64 |
65-104 |
72-144 |
97-199 |
161-260 |
221-359 |
235768 |
236-485 |
|
|
90° |
36-55 |
55-87 |
65-126 |
86-174 |
135-217 |
193-316 |
198-390 |
215-430 |
